Фільтраційна установка Emaux FSM20 (10 м3/год, D500)
Фільтраційна установка Emaux FSM20 – це пісочна система очищення води з верхнім типом підключення. Призначена для обслуговування домашніх басейнів об'ємом до 40 000 л. Корпус фільтра виконаний з високоміцного ПВХ і АБС-пластика, стійких до корозії, впливу ультрафіолету та хімічних реагентів. Одношвидкісний насос з префільтром серії SPH, виконаний з АБС-пластика і скловолокна. Система комплектується 6-режимним клапаном управління фільтрацією і манометром. Фільтраційна установка складається з фільтру Emaux MFV20 та насоса Emaux SPH100.
Високий ступінь очищення
до 50 мкм
Можливість установки на відкритому повітрі
Легкий монтаж та обслуговування
Гарантія на фільтр
Самовсмоктувальний циркулярний насос Emaux SPH100 відрізняється тихою роботою та високою потужністю - 1.1 кВт. Завдяки горизонтальному розташуванню вала, класу ізоляції 155 (F), водонепроникності IPX5, рівню теплозахисту F, а також електричному приводу з автоматичним захистом від високих температур, забезпечується висока ефективність насоса протягом усього терміну служби. Насос обладнаний сітчастим префільтром об'ємом 2 л з прозорою кришкою для зручного очищення від сміття.
Фільтр Emaux MFV20 обладнаний манометром та шостиходовим клапаном з верхнім типом підключення. Для зручного розміщення та економії простору хомут для підключення шланга можна обертати на 360°. Як фільтруючий елемент використовується кварцовий або скляний пісок. Механічне очищення води від частинок до 50 мкм забезпечується завдяки фракції засипки 0.5-0.8 мм. Корпус виготовлений з поліетилену високої щільності, стійкого до корозії, вологи, дії ультрафіолету, хімії для басейну та негоді. Завдяки цьому ви можете встановити фільтраційну установку на відкритому повітрі.
- 10 м³/год
Продуктивність системи
- 500 мм
Діаметр фільтра
- до 2.8 бар
Максимальний тиск
- 40 м³
Рекомендований об’єм басейну
- 70 кг
Маса пісочної засипки
Emaux серії FSM
-
Насос Emaux SPH100
-
Фільтр Emaux MFV20
-
Лита платформа,стійка до корозії
6-ходовий клапанз манометром та індикатором каламутності води
Цілісний затискний хомут,який обертається на 360°
Легкість відкриття дренажного клапана
- Насос Emaux SPH100
- Фільтр Emaux MFV20
- Лита платформа,стійка до корозії
- 6-ходовий клапанз манометром та індикатором каламутності води
- Цілісний затискний хомут,який обертається на 360°
- Легкість відкриття дренажного клапана
шостходового клапана для фільтраційних установок
Emaux серії FSM
- 1 ФІЛЬТР (FILTER) - фільтрація води.
- 2 ЗВОРОТНЯ ПРОМИВКА (BACKWASH) - режим очищення фільтра. Запуск необхідний, коли тиск на манометрі перевищує початковий тиск на 0.7 бар.
- 3 ПРОМИВКА (RINSE) - режим зливу в каналізацію забрудненої води після зворотної промивки фільтра.
- 4 СЛИВ (WASTE) - прямий злив води з басейну в каналізацію без фільтрації. Використовується для зниження рівня води в басейні.
- 5 Рециркуляція (RECIRCULATE) - вода циркулює, минаючи фільтр, для швидкого розподілу хімічних продуктів, або коли вдаються до ударного хлорування.
- 6 ЗАКРИТО (CLOSED) - припинення циркуляції води між фільтром та насосом.
фільтраційних установок Emaux серії FSM
фільтраційних установок Emaux серії FSM
| Модель | FSM17 | FSM20 | FSM24 |
|---|---|---|---|
| Продуктивність, м³/год | 7 | 10 | 14 |
| Максимальний тиск, бар | 2.8 | 2.8 | 2.8 |
| Площа фільтрації, м² | 0.14 | 0.20 | 0.28 |
| Фракція піску, мм | 0.5 - 0.8 | 0.5 - 0.8 | 0.5 - 0.8 |
| Рекомендована маса піску для завантаження, кг | 40 | 70 | 125 |
| Шостиходовий клапан та манометр | Так | Так | Так |
| Індикатор каламутності | Так | Так | Так |
| Модель | FSM20 |
|---|---|
| Продуктивність, м³/год | 10 |
| Максимальний тиск, бар | 2.8 |
| Площа фільтрації, м² | 0.20 |
| Фракція піску, мм | 0.5 - 0.8 |
| Рекомендована маса піску для завантаження, кг | 70 |
| Шостиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Модель | FSM17 |
|---|---|
| Продуктивність, м³/год | 7 |
| Максимальний тиск, бар | 2.8 |
| Площа фільтрації, м² | 0.14 |
| Фракція піску, мм | 0.5 - 0.8 |
| Рекомендована маса піску для завантаження, кг | 40 |
| Шостиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
| Модель | FSM24 |
|---|---|
| Продуктивність, м³/год | 14 |
| Максимальний тиск, бар | 2.8 |
| Площа фільтрації, м² | 0.28 |
| Фракція піску, мм | 0.5 - 0.8 |
| Рекомендована маса піску для завантаження, кг | 125 |
| Шостиходовий клапан та манометр | Так |
| Індикатор каламутності | Так |
фільтраційних установок Emaux серії FSM
| Модель | Фільтр | Насос | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| FSM17-6W+SPH075 | MFV17 | SPH075 | 195 | 816 | 762.5 | 652 |
| FSM20-6W+SPH100 | MFV20 | SPH100 | 225 | 889 | 800 | 652 |
| FSM24-6W+SPH150 | MFV24 | SPH150 | 280 | 980 | 850 | 652 |
| Модель фільтраційної установки | FSM20-6W+SPH100 |
|---|---|
| Фільтр | MFV20 |
| Насос | SPH100 |
| A, мм | 225 |
| B, мм | 889 |
| C, мм | 800 |
| D, мм | 652 |
| Модель фільтраційної установки | FSM17-6W+SPH075 |
|---|---|
| Фільтр | MFV17 |
| Насос | SPH075 |
| A, мм | 195 |
| B, мм | 816 |
| C, мм | 762.5 |
| D, мм | 652 |
| Модель фільтраційної установки | FSM24-6W+SPH150 |
|---|---|
| Фільтр | MFV24 |
| Насос | SPH150 |
| A, мм | 280 |
| B, мм | 980 |
| C, мм | 850 |
| D, мм | 652 |
фільтраційної установки Emaux FMS20
| № | Назва деталі | Кількість, шт. | Код деталі |
|---|---|---|---|
| 1 | 6-ходовий 1.5-дюймовий клапан з 3 штуцерами 1.5 дюйма та манометром (чорний) | 1 | 88281550B |
| 2 | Пластиковий манометр з кільцем ущільнювача | 1 | 6021013 |
| 2 | Роз'єм для манометра/стопора | 1 | 1111048 |
| 3 | Набір штуцерів 1,5 дюйма (чорний) з кільцем ущільнювача | 3 | 89280102B |
| 4 | Гайка M6 | 1 | 3021035 |
| 5 | Комплект затиску | 10 | 89012512 |
| 6 | Гайка в формі зірки | 1 | 1111101 |
| 7 | Гвинти M6×110 мм | 1 | 3011166 |
| 8 | Ущільнювальне кільце | 1 | 2010007 |
| 9 | Бак фільтра для MFV20 | 1 | 89012502 |
| 10 | Бічний вузол з центральною трубкою для MFV20 | 1 | 89012508 |
| 11 | Сепаратор | 1 | 1172008 |
| 12 | Дренажний клапан | 1 | 89011601 |
| 13 | Підстава фільтра 16-21 дюймів для MFV17, MFV20 | 1 | 1111059 |
| 14 | Гайка для кришки | 1 | 1021143 |
| 15 | Прозора кришка | 1 | 1041057 |
| 16 | Кільце ущільнювача для кришки | 1 | 2010253 |
| 17 | Кошик | 1 | 1112080 |
| 18 | Муфта з'єднувальна 1.5 дюйма | 2 | 89023801 |
| 19 | Корпус насоса | 1 | 1021144 |
| 20 | Зливна пробка з кільцем ущільнювача | 2 | 89021307 |
| 21 | Кільце ущільнювача для дифузора | 1 | 2010245 |
| 22 | Дифузор | 1 | 1112081 |
| 23 | Гвинт для робочого колеса з кільцем ущільнювача | 1 | 89020719 |
| 24 | Крильчатка для SPH100 (50 Гц) | 1 | 1311047 |
| 25 | 3/4 дюйми Механічне ущільнення | 1 | 4015046 |
| 26 | Кільце ущільнювача для фланця | 1 | 2010246 |
| 27 | Фланець | 1 | 1021145 |
| 28 | Гвинт M8*35 з шайбою для двигуна | 4 | 89020720 |
| 29 | Гвинт M8*30 | 4 | 3011075 |
| 30 | Двигун YYD-8022E для SPH100 | 1 | 4020117 |
| 31 | База | 1 | 1112082 |
| 31 | Подушка арки для бази | 1 | 2010211 |
| 32 | Подушка арки для кабельної коробки | 1 | 2011073 |
| 33 | Вимикач перевантаження PE77-8A/250VAC для SPH150 | 1 | 4015015 |
| 34 | Конденсатор для насоса SB/SR10, SB15 и SC100-150 и SPH100-150 | 1 | 4016014 |
| 35 | Кабельна коробка | 1 | 89022112 |
| 36 | Кришка вентилятора | 1 | 1321031 |

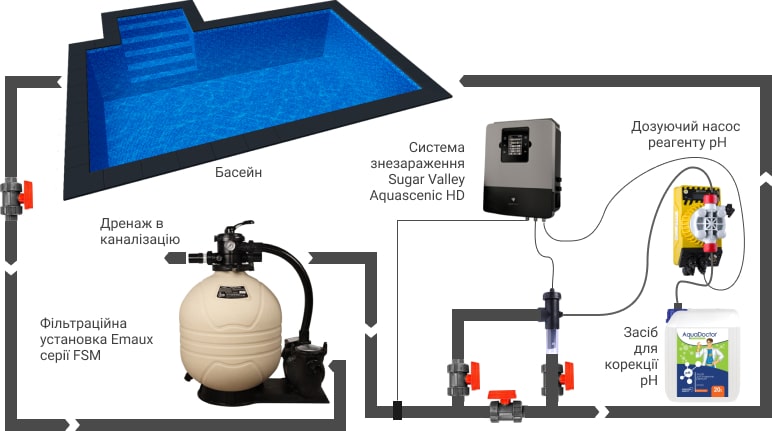

фільтраційних установок Emaux серії FSM
- 1 Фільтраційна установка Emaux серії FSM
- 2 Дренаж в каналізацію
- 3 Басейн
- 4 Система знезараження Sugar Valley Aquascenic HD
- 5 Дозуючий насос реагенту pH
- 6 Засіб для корекції pH
Високоякісні матеріали, строгий контроль та автоматизація виробництва - гарантія надійної, довговічної та високотехнологічної продукції Emaux. Інноваційні технології та активна динаміка розвитку виробничих ліній дозволяють бути на крок попереду своїх конкурентів.
Керуючись принципами чесності та відкритості, компанія Emaux завоювала повагу та визнання клієнтів по всьому світу.
Характеристики
| Артикул | 9 070 603 |
|---|---|
| Завантажте додаткові матеріали | Інструкція |
| Призначення | Каркасні басейни, Приватні басейни |
| Тип фільтра | Пісочний |
| Корпус фільтра | ПВХ і ABS пластик |
| Макс. об’єм басейну, л | 40 000 |
| Діаметр фільтра, мм | 500 |
| Макс. пропускна здатність, м³/год | 10 |
| Максимальний робочий тиск, бар | 2.8 |
| Загрузка піску, кг | 70 |
| Фракція, мм | 0.5 - 0.8 |
| Тип підключення | Верхнє |
| З'єднання | 1.5" |
| Додатково |
|
| Комплектація |
|
| Розмір в упаковці | 889х800х652 мм |
| Вага в упаковці, кг | 34.4 |
| Виробник | Emaux |
| Гарантія | 24 місяці |
