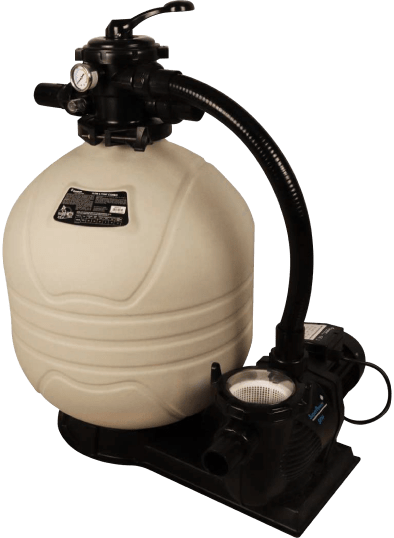

Фильтрационная установка Emaux FSM20 (10 м3/ч, D500)
Высокая степень очистки
до 50 мкм
Возможность установки на открытом воздухе
Легкий монтаж
и обслуживание
Гарантия на фильтр
Самовсасывающий циркулярный насос Emaux SPH100 отличается тихой работой и высокой мощностью – 1.1 кВт. Благодаря горизонтальному расположению вала, классу изоляции 155 (F), водонепроницаемости IPX5, уровню теплозащиты F, а также электрическому приводу с автоматической защитой от высоких температур, обеспечивается высокая эффективность насоса на протяжении всего срока службы. Насос оборудован сетчатым префильтром объемом 2 л с прозрачной крышкой для удобной очистки от мусора.
Фильтр Emaux MFV20 оборудован манометром и шестиходовым клапаном с верхним типом подключения. Для удобного размещения и экономии пространства хомут для подключения шланга можно вращать на 360°. В качестве фильтрующего элемента используется кварцевый или стеклянный песок. Механическая очистка воды от частиц до 50 мкм обеспечивается благодаря фракции засыпки 0.5–0.8 мм. Корпус изготовлен из полиэтилена высокой плотности, устойчивого к коррозии, влаге, воздействию ультрафиолета, химии для бассейна и непогоде. Благодаря этому вы можете установить фильтрационную установку на открытом воздухе.
- 10 м³/час
Производительность системы
- 500 мм
Диаметр фильтра
- до 2.8 бар
Максимальное давление
- 40 м³
Рекомендуемый объем бассейна
- 70 кг
Масса песочной засыпки
Emaux серии FSM
-
Насос Emaux SPH100
-
Фильтр Emaux MFV20
-
Литая платформа,устойчивая к коррозии
6-ходовой клапанс манометром и индикатором мутности воды
Цельный зажимной хомут,который вращается на 360°
Легкость открытия дренажного клапана
- Насос Emaux SPH100
- Фильтр Emaux MFV20
- Литая платформа,устойчивая к коррозии
- 6-ходовой клапанс манометром и индикатором мутности воды
- Цельный зажимной хомут,который вращается на 360°
- Легкость открытия дренажного клапана
шестиходового клапана для фильтрационных установок
Emaux серии FSM
- 1 ФИЛЬТР (FILTER) - фильтрация воды.
- 2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
- 3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
- 4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
- 5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
- 6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
фильтрационных установок Emaux серии FSM
фильтрационных установок Emaux серии FSM
| Модель | FSM17 | FSM20 | FSM24 |
|---|---|---|---|
| Производительность, м³/ч | 7 | 10 | 14 |
| Максимальное давление, бар | 2.8 | 2.8 | 2.8 |
| Площадь фильтрации, м² | 0.14 | 0.20 | 0.28 |
| Фракция песка, мм | 0.5 - 0.8 | 0.5 - 0.8 | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 40 | 70 | 125 |
| Шестиходовой клапан и манометр | Да | Да | Да |
| Индикатор мутности | Да | Да | Да |
| Модель | FSM20 |
|---|---|
| Производительность, м³/ч | 10 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.20 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 70 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
| Модель | FSM17 |
|---|---|
| Производительность, м³/ч | 7 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.14 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 40 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
| Модель | FSM24 |
|---|---|
| Производительность, м³/ч | 14 |
| Максимальное давление, бар | 2.8 |
| Площадь фильтрации, м² | 0.28 |
| Фракция песка, мм | 0.5 - 0.8 |
| Рекомендуемая масса песка для загрузки, кг | 125 |
| Шестиходовой клапан и манометр | Да |
| Индикатор мутности | Да |
фильтрационных установок Emaux серии FSM
| Модель | Фильтр | Насос | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
| FSM17-6W+SPH075 | MFV17 | SPH075 | 195 | 816 | 762.5 | 652 |
| FSM20-6W+SPH100 | MFV20 | SPH100 | 225 | 889 | 800 | 652 |
| FSM24-6W+SPH150 | MFV24 | SPH150 | 280 | 980 | 850 | 652 |
| Модель фильтрационной установки | FSM20-6W+SPH100 |
|---|---|
| Фильтр | MFV20 |
| Насос | SPH100 |
| A, мм | 225 |
| B, мм | 889 |
| C, мм | 800 |
| D, мм | 652 |
| Модель фильтрационной установки | FSM17-6W+SPH075 |
|---|---|
| Фильтр | MFV17 |
| Насос | SPH075 |
| A, мм | 195 |
| B, мм | 816 |
| C, мм | 762.5 |
| D, мм | 652 |
| Модель фильтрационной установки | FSM24-6W+SPH150 |
|---|---|
| Фильтр | MFV24 |
| Насос | SPH150 |
| A, мм | 280 |
| B, мм | 980 |
| C, мм | 850 |
| D, мм | 652 |
фильтрационной установки Emaux FMS20
| № | Название детали | Количество, шт. | Код детали |
|---|---|---|---|
| 1 | 6-ходовой 1.5-дюймовый клапан с 3 штуцерами 1.5 дюйма и манометром (черный) | 1 | 88281550B |
| 2 | Пластиковый манометр с уплотнительным кольцом | 1 | 6021013 |
| 2 | Разъем для манометра/стопора | 1 | 1111048 |
| 3 | Набор штуцеров 1,5 дюйма (черный) с уплотнительным кольцом | 3 | 89280102B |
| 4 | Гайка M6 | 1 | 3021035 |
| 5 | Комплект зажима | 10 | 89012512 |
| 6 | Гайка в форме звезды | 1 | 1111101 |
| 7 | Винты M6×110 мм | 1 | 3011166 |
| 8 | Уплотнительное кольцо | 1 | 2010007 |
| 9 | Бак фильтра для MFV20 | 1 | 89012502 |
| 10 | Боковой узел с центральной трубкой для MFV20 | 1 | 89012508 |
| 11 | Сепаратор | 1 | 1172008 |
| 12 | Дренажный клапан | 1 | 89011601 |
| 13 | Основание фильтра 16-21 дюймов для MFV17, MFV20 | 1 | 1111059 |
| 14 | Гайка для крышки | 1 | 1021143 |
| 15 | Прозрачная крышка | 1 | 1041057 |
| 16 | Уплотнительное кольцо для крышки | 1 | 2010253 |
| 17 | Корзина | 1 | 1112080 |
| 18 | Муфта соединительная 1.5 дюйма | 2 | 89023801 |
| 19 | Корпус насоса | 1 | 1021144 |
| 20 | Сливная пробка с уплотнительным кольцом | 2 | 89021307 |
| 21 | Уплотнительное кольцо для диффузора | 1 | 2010245 |
| 22 | Диффузор | 1 | 1112081 |
| 23 | Винт для рабочего колеса с уплотнительным кольцом | 1 | 89020719 |
| 24 | Крыльчатка для SPH100 (50 Гц) | 1 | 1311047 |
| 25 | 3/4 дюйма Механическое уплотнение | 1 | 4015046 |
| 26 | Уплотнительное кольцо для фланца | 1 | 2010246 |
| 27 | Фланец | 1 | 1021145 |
| 28 | Винт M8*35 с шайбой для двигателя | 4 | 89020720 |
| 29 | Винт M8*30 | 4 | 3011075 |
| 30 | Двигатель YYD-8022E для SPH100 | 1 | 4020117 |
| 31 | База | 1 | 1112082 |
| 31 | Подушка арки для базы | 1 | 2010211 |
| 32 | Подушка арки для кабельной коробки | 1 | 2011073 |
| 33 | Выключатель перегрузки PE77-8A/250VAC для SPH150 | 1 | 4015015 |
| 34 | Конденсатор для насоса SB/SR10, SB15 и SC100-150 и SPH100-150 | 1 | 4016014 |
| 35 | Кабельная коробка | 1 | 89022112 |
| 36 | Крышка вентилятора | 1 | 1321031 |
фильтрационных установок Emaux серии FSM

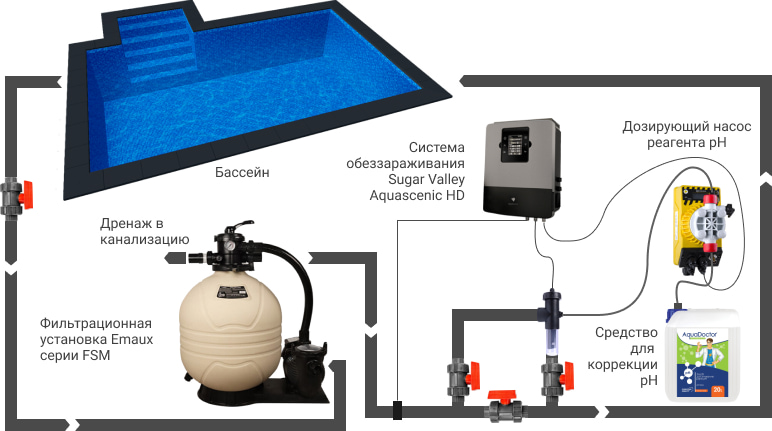

- 1 Фильтрационная установка Emaux серии FSM
- 2 Дренаж в канализацию
- 3 Бассейн
- 4 Система обеззараживания Sugar Valley Aquascenic HD
- 5 Дозирующий насос реагента pH
- 6 Средство для коррекции pH
Высококачественные материалы, строгий контроль и автоматизация производства – гарантия надежной, долговечной и высокотехнологичной продукции Emaux. Инновационные технологии и активная динамика развития производственных линий позволяют быть на шаг впереди своих конкурентов.
Руководствуясь принципами честности и открытости, компания Emaux завоевала уважение и признание клиентов по всему миру.
Характеристики
| Артикул | 9 070 603 |
|---|---|
| Скачиваемые материалы | Инструкция |
| Назначение | Каркасные бассейны, Частные бассейны |
| Тип фильтра | Песочный |
| Корпус фильтра | ПВХ и ABS пластик |
| Макс. объем обслуживаемого бассейна, л | 40 000 |
| Диаметр фильтра, мм | 500 |
| Макс. пропускная способность, м³/ч | 10 |
| Максимальное рабочее давление, бар | 2.8 |
| Загрузка песка, кг | 70 |
| Фракция, мм | 0.5 - 0.8 |
| Тип подключения | Верхнее |
| Соединение | 1.5" |
| Дополнительно |
|
| Комплектация |
|
| Размер в упаковке | 889х800х652 мм |
| Вес в упаковке, кг | 34.4 |
| Производитель | Emaux |
| Гарантия | 24 месяца |
