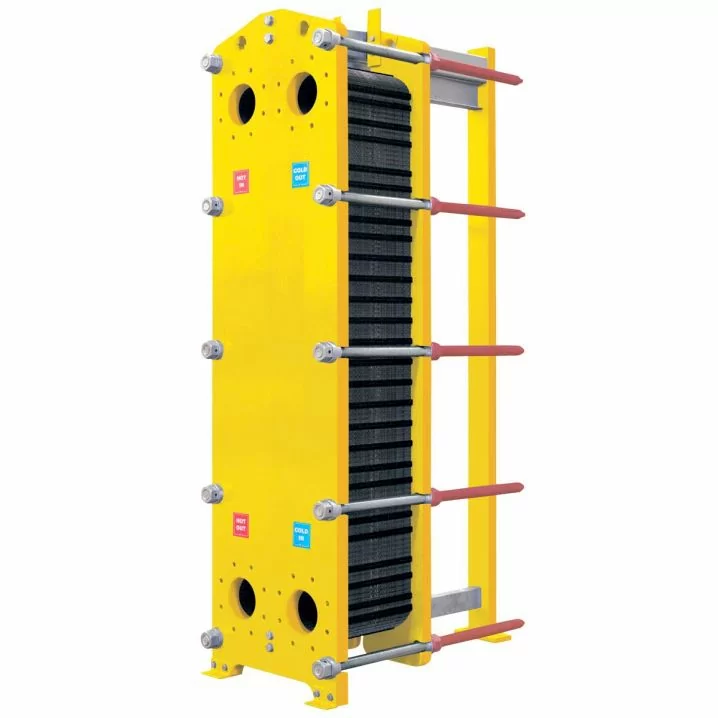

Теплообмінник пластинчастий Aquaviva (287 кВт, AISI 316L)
Під замовлення
Код товару:
27603
0 Відгуки
Пластинчастий теплообмінник Aquaviva - це ідеальне рішення для ефективного обігріву спортивних і громадських басейнів, аквапарків та інших комерційних водних комплексів.
Теплообмінник Aquaviva має унікальний дизайн і надійну конструкцію. Корпус і пластини виготовлені з нержавіючої сталі AISI 316L, стійкої до корозії, впливу ультрафіолету і хімічних реагентів. Прокладки з EPDM гарантують стабільну і безперебійну роботу обладнання.
Завдяки великій площі теплообміну, пристрій забезпечує максимальний рівень теплової ефективності.
Потужність від 140 до 819 кВт
Стійкість до корозії завдяки пластинам з нержавіючої сталі
Підходить для солоної та морської води
Ідеальне рішення для підігріву великих басейнів та аквапарків
Максимальний робочий тиск 10 бар
Зроблено в Італії
Пластинчастий теплообмінник
Aquaviva, AISI 316L
Пластинчастий теплообмінник Aquaviva, AISI 316L - це ідеальне рішення для ефективного нагрівання води у великих басейнах, аквапарках та водних спорткомплексах при температурі навколишнього середовища від -20 до 109°C.
Корпус з нержавіючої сталі та пластини з нержавіючої сталі марки AISI 316L з ущільнювачами зі спіненого термостійкого каучуку забезпечують тривалий термін служби пристрою під час роботи в солоній та хлорованій воді.
Ви можете використовувати теплообмінник Aquaviva, AISI 316L для опалення та нагрівання води в житлових будинках, готелях та промислових підприємствах.
- від -20 до +109°C
Робочий діапазон температур
- 90/70°C
Вх/вих (гаряча сторона)
- 20/35°C
Вх/вих (холодна сторона)
Конструктивні особливості
Вхід гарячої води
Корпус із нержавіючої сталі
Пластини з нержавіючої сталі
Вихід гарячої води
Вихід холодної води
Затискні болти
Ущільнювачі з термостійкого спіненого каучуку
Вхід холодної води
Технічні характеристики
пластинчастих теплообмінників Aquaviva, AISI 316L
пластинчастих теплообмінників Aquaviva, AISI 316L
| Модель | 140 кВт | 242 кВт | 287 кВт | 446 кВт | 672 кВт | 819 кВт |
|---|---|---|---|---|---|---|
| Потужність, кВт | 140 | 242 | 287 | 446 | 672 | 819 |
| Площа теплопередачі, м² | 1.13 | 0.95 | 1.1 | 1.68 | 2.37 | 2.99 |
| Матеріал пластин | нержавіюча сталь, AISI 316L | нержавіюча сталь, AISI 316L | нержавіюча сталь, AISI 316L | нержавіюча сталь, AISI 316L | нержавіюча сталь, AISI 316L | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 | 29 | 29 | 29 | 29 | 29 |
| Товщина пластин, мм | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Вага порожнього теплообмінника, кг | 33.19 | 63.93 | 64.9 | 68.78 | 113.93 | 118.22 |
| Вага повного теплообмінника, кг | 37.85 | 66.5 | 67.87 | 73.33 | 120.83 | 126.92 |
| Об'єм контуру гарячої/холодної сторони, л | 4.66 | 2.57 | 2.96 | 4.54 | 6.9 | 8.7 |
| Робоча температура, °C | від -20 до +109 | від -20 до +109 | від -20 до +109 | від -20 до +109 | від -20 до +109 | від -20 до +109 |
| Робочий тиск, бар | 10 | 10 | 10 | 10 | 10 | 10 |
| Тестовий тиск, бар | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 |
| Гаряча сторона | ||||||
| Температура води на вході/виході, °C | 90/70 | 90/70 | 90/70 | 90/70 | 90/70 | 90/70 |
| Швидкість протоки, м³/год | 6.17 | 10.67 | 12.65 | 19.66 | 29.63 | 36.11 |
| Перепад тиску, бар | 0.23 | 0.21 | 0.23 | 0.26 | 0.27 | 0.28 |
| Холодна сторона | ||||||
| Температура води на вході/виході, °C | 20/35 | 20/35 | 20/35 | 20/35 | 20/35 | 20/35 |
| Швидкість протоки, м³/год | 8.07 | 13.95 | 13.55 | 25.71 | 38.74 | 47.22 |
| Перепад тиску, бар | 0.49 | 0.41 | 0.44 | 0.49 | 0.48 | 0.49 |
| Модель | 140 кВт |
|---|---|
| Потужність, кВт | 140 |
| Площа теплопередачі, м² | 1.13 |
| Матеріал пластин | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 |
| Товщина пластин, мм | 0.5 |
| Вага порожнього теплообмінника, кг | 33.19 |
| Вага повного теплообмінника, кг | 37.85 |
| Об'єм контуру гарячої/холодної сторони, л | 4.66 |
| Робоча температура, °C | від -20 до +109 |
| Робочий тиск, бар | 10 |
| Тестовий тиск, бар | 14.3 |
| Гаряча сторона | |
| Температура води на вході/виході, °C | 90/70 |
| Швидкість протоки, м³/год | 6.17 |
| Перепад тиску, бар | 0.23 |
| Холодна сторона | |
| Температура води на вході/виході, °C | 20/35 |
| Швидкість протоки, м³/год | 8.07 |
| Перепад тиску, бар | 0.49 |
| Модель | 242 кВт |
|---|---|
| Потужність, кВт | 242 |
| Площа теплопередачі, м² | 0.95 |
| Матеріал пластин | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 |
| Товщина пластин, мм | 0.5 |
| Вага порожнього теплообмінника, кг | 63.93 |
| Вага повного теплообмінника, кг | 66.5 |
| Об'єм контуру гарячої/холодної сторони, л | 2.57 |
| Робоча температура, °C | від -20 до +109 |
| Робочий тиск, бар | 10 |
| Тестовий тиск, бар | 14.3 |
| Гаряча сторона | |
| Температура води на вході/виході, °C | 90/70 |
| Швидкість протоки, м³/год | 10.67 |
| Перепад тиску, бар | 0.21 |
| Холодна сторона | |
| Температура води на вході/виході, °C | 20/35 |
| Швидкість протоки, м³/год | 13.95 |
| Перепад тиску, бар | 0.41 |
| Модель | 287 кВт |
|---|---|
| Потужність, кВт | 287 |
| Площа теплопередачі, м² | 1.1 |
| Матеріал пластин | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 |
| Товщина пластин, мм | 0.5 |
| Вага порожнього теплообмінника, кг | 64.9 |
| Вага повного теплообмінника, кг | 67.87 |
| Об'єм контуру гарячої/холодної сторони, л | 2.96 |
| Робоча температура, °C | від -20 до +109 |
| Робочий тиск, бар | 10 |
| Тестовий тиск, бар | 14.3 |
| Гаряча сторона | |
| Температура води на вході/виході, °C | 90/70 |
| Швидкість протоки, м³/год | 12.65 |
| Перепад тиску, бар | 0.23 |
| Холодна сторона | |
| Температура води на вході/виході, °C | 20/35 |
| Швидкість протоки, м³/год | 13.55 |
| Перепад тиску, бар | 0.44 |
| Модель | 446 кВт |
|---|---|
| Потужність, кВт | 446 |
| Площа теплопередачі, м² | 1.68 |
| Матеріал пластин | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 |
| Товщина пластин, мм | 0.5 |
| Вага порожнього теплообмінника, кг | 68.78 |
| Вага повного теплообмінника, кг | 67.87 |
| Об'єм контуру гарячої/холодної сторони, л | 4.54 |
| Робоча температура, °C | від -20 до +109 |
| Робочий тиск, бар | 10 |
| Тестовий тиск, бар | 14.3 |
| Гаряча сторона | |
| Температура води на вході/виході, °C | 90/70 |
| Швидкість протоки, м³/год | 19.66 |
| Перепад тиску, бар | 0.26 |
| Холодна сторона | |
| Температура води на вході/виході, °C | 20/35 |
| Швидкість протоки, м³/год | 25.71 |
| Перепад тиску, бар | 0.49 |
| Модель | 672 кВт |
|---|---|
| Потужність, кВт | 672 |
| Площа теплопередачі, м² | 2.37 |
| Матеріал пластин | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 |
| Товщина пластин, мм | 0.5 |
| Вага порожнього теплообмінника, кг | 113.93 |
| Вага повного теплообмінника, кг | 120.83 |
| Об'єм контуру гарячої/холодної сторони, л | 6.9 |
| Робоча температура, °C | від -20 до +109 |
| Робочий тиск, бар | 10 |
| Тестовий тиск, бар | 14.3 |
| Гаряча сторона | |
| Температура води на вході/виході, °C | 90/70 |
| Швидкість протоки, м³/год | 29.63 |
| Перепад тиску, бар | 0.27 |
| Холодна сторона | |
| Температура води на вході/виході, °C | 20/35 |
| Швидкість протоки, м³/год | 38.74 |
| Перепад тиску, бар | 0.48 |
| Модель | 819 кВт |
|---|---|
| Потужність, кВт | 819 |
| Площа теплопередачі, м² | 2.99 |
| Матеріал пластин | нержавіюча сталь, AISI 316L |
| Кількість пластин, шт | 29 |
| Товщина пластин, мм | 0.5 |
| Вага порожнього теплообмінника, кг | 118.22 |
| Вага повного теплообмінника, кг | 126.92 |
| Об'єм контуру гарячої/холодної сторони, л | 8.7 |
| Робоча температура, °C | від -20 до +109 |
| Робочий тиск, бар | 10 |
| Тестовий тиск, бар | 14.3 |
| Гаряча сторона | |
| Температура води на вході/виході, °C | 90/70 |
| Швидкість протоки, м³/год | 36.11 |
| Перепад тиску, бар | 0.28 |
| Холодна сторона | |
| Температура води на вході/виході, °C | 20/35 |
| Швидкість протоки, м³/год | 47.22 |
| Перепад тиску, бар | 0.49 |
Основні розміри
пластинчастих теплообмінників Aquaviva, AISI 316L
пластинчастих теплообмінників Aquaviva, AISI 316L
Aquaviva 140 кВт
Aquaviva 242 кВт
Aquaviva 287 кВт
Aquaviva 287 кВт
Aquaviva 446 кВт
Aquaviva 672 кВт
Aquaviva 819 кВт
Aquaviva 672 кВт
Aquaviva 819 кВт
| Модель | 140 кВт |
|---|---|
| L1 максимум, мм | 87 |
| L1 мінімум, мм | 82.65 |
| Модель | 242 кВт | 287 кВт |
|---|---|---|
| L1 максимум, мм | 45.75 | 51.85 |
| L1 мінімум, мм | 43.5 | 49.3 |
| Модель | 446 кВт | 672 кВт | 819 кВт |
|---|---|---|---|
| L1 максимум, мм | 76.25 | 70 | 86.8 |
| L1 мінімум, мм | 72.5 | 66.25 | 82.15 |
Типи підключення
пластинчастих теплообмінників Aquaviva, AISI 316L
пластинчастих теплообмінників Aquaviva, AISI 316L
| Модель | 140 кВт | 242 кВт | 287 кВт | 446 кВт | 672 кВт | 819 кВт |
|---|---|---|---|---|---|---|
| F1 Вхід гарячої води | DN32 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316Ln / PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F4 Вихід гарячої води | DN32 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F3 Вхід холодної води | DN32 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F2 Вихід гарячої води | DN32 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN50 Різьблення BSP, AISI 316L / PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| Модель | 140 кВт |
|---|---|
| F1 Вхід холодної води | DN32 Різьблення BSP, AISI 316L / PN10 |
| F4 Вихід гарячої води | DN32 Різьблення BSP, AISI 316L / PN10 |
| F3 Вхід холодної води | DN32 Різьблення BSP, AISI 316L / PN10 |
| F2 Вихід гарячої води | DN32 Різьблення BSP, AISI 316L / PN10 |
| Модель | 242 кВт |
|---|---|
| F1 Вхід холодної води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F4 Вихід гарячої води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F3 Вхід холодної води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F2 Вихід гарячої води | DN50 Різьблення BSP, AISI 316L / PN10 |
| Модель | 287 кВт |
|---|---|
| F1 Вхід холодної води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F4 Вихід гарячої води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F3 Вхід холодної води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F2 Вихід гарячої води | DN50 Різьблення BSP, AISI 316L / PN10 |
| Модель | 446 кВт |
|---|---|
| F1 Вхід холодної води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F4 Вихід гарячої води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F3 Вхід холодної води | DN50 Різьблення BSP, AISI 316L / PN10 |
| F2 Вихід гарячої води | DN50 Різьблення BSP, AISI 316L / PN10 |
| Модель | 672 кВт |
|---|---|
| F1 Вхід холодної води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F4 Вихід гарячої води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F3 Вхід холодної води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F2 Вихід гарячої води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| Модель | 819 кВт |
|---|---|
| F1 Вхід гарячої води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F4 Вихід гарячої води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F3 Вхід холодної води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
| F2 Вихід холодної води | DN65 Фланцеве. Гумова прокладка EPDM PN10 |
Схема установки
пластинчастих теплообмінників Aquaviva, AISI 316L
пластинчастих теплообмінників Aquaviva, AISI 316L
- 1 Басейн
- 2 Фільтраційна установка Hayward серії PowerLine
- 3 Датчик температури
- 4 Пластинчастий теплообмінник Aquaviva, AISI 316L
- 5 Цифровий контролер Elecro Heatsmart Plus для теплообмінника
- 6 Нагрівач
- 7 Насос
Про компанію Aquaviva
Бренд Aquaviva - провідний виробник обладнання, комплектуючих та аксесуарів для басейнів та SPA. Широкий асортимент продукції подано в таких напрямках: насоси та фільтри, осушувачі та водоспади, обладнання для обробки води та догляду за басейном, освітлення, труби та фітинги, комплектуючі та аксесуари.
Виробничі лінії компанії Aquaviva розташовані в країнах Європи та Азії. Надійність продукції підтверджують численні сертифікати якості та відповідності виробничим стандартам світового класу.
Компанія Aquaviva - це багаторічний досвід роботи, конкурентна ціна, надійна та інноваційна продукція..
Характеристики
| Артикул | A2S-P10-17-LL316L |
|---|---|
| Завантажте додаткові матеріали | Інструкція |
| Тип теплообмінника | Пластинчастий |
| Матеріал корпусу | Сталь |
| Нагрівальний елемент | Нержавіюча сталь |
| Потужність | 287 кВт |
| Макс. об'єм басейну, м³ | до 870 м³ |
| Призначення | Громадські басейни |
| Максимальний протік води, м³/год | 50 |
| Максимальний робочий тиск, бар | 25 |
| Монтаж | Підлогова установка |
| Додатково |
|
| Комплектація |
|
| Вага в упаковці, кг | 79.0 |
| Виробник | Aquaviva |
| Країна виробник | Туреччина |
| Гарантія | 12 місяців |
Відгуки покупців (0)
Залишіть відгук про товар або напишіть ваше питанняТеплообмінник пластинчастий Aquaviva (287 кВт, AISI 316L)
Доставка і оплата
*У разі оформлення замовлення в робочий день до 13:00, ми надішлемо його цього ж дня. Зазвичай посилку можна отримати вже наступного дня.
Замовлення, оформлені після 13:00, відправляються наступного робочого дня. Але ми докладемо максимум зусиль, щоб відправити його в той же день.
Замовлення, оформлені у вихідні та святкові дні, відправляються в найближчий робочий день.
Номер ТТН ми надішлемо після 20:00, коли замовлення буде повністю зібране та передане службі доставки.
Замовлення, оформлені після 13:00, відправляються наступного робочого дня. Але ми докладемо максимум зусиль, щоб відправити його в той же день.
Замовлення, оформлені у вихідні та святкові дні, відправляються в найближчий робочий день.
Номер ТТН ми надішлемо після 20:00, коли замовлення буде повністю зібране та передане службі доставки.
Як замовити товар?
Замовити товар, що вас зацікавив, ви можете на сайті магазину aquafamily.ua.
Оформлення замовлень за телефонами
- 0800 300 144 - безкоштовно по всій Україні
- 044 39 49 600 - по місту Київу
- 068 39 49 600 - Київстар
- 050 39 49 700 - Vodafone
- 096 39 49 600 - Viber
Графік роботи call-центру
- Понеділок - п'ятниця: з 9:00 до 18:00
- Субота: вихідний день
- Неділя: вихідний день
- 24 грудня: з 9:00 до 16:00
- 25 грудня: вихідний день
- 31 грудня: з 9:00 до 16:00
- 1-2 січня: вихідні дні
Вартість доставки
Доставка по Україні
Ми надсилаємо замовлення по всій Україні Новою Поштою швидко та зручно:
- • до відділення Нової Пошти
- • кур‘єром додому
Коли доставка платна:
- • у замовленні є басейн, копінг, керамограніт або пісок, незалежно від суми замовлення
- • загальна сума менше, ніж 2000 грн
- • ви обрали доставку кур’єром, незалежно від суми замовлення
Коли доставка безкоштовна:
- • сума замовлення від 2000 грн
- • доставка до відділення Нової Пошти
- • у замовленні немає басейну, копінгу, керамограніту чи піску
Оплата:
Обирайте онлайн-оплату – це зручно та вигідно.
У разі оплати при отриманні Нова Пошта стягує комісію за переказ.
Як отримати своє замовлення?
Доставляємо замовлення по всій Україні за допомогою перевізника "Нова Пошта".
перевізника
Як замовити з самовивозом зі складу "Нової Пошти"?
- 1. При оформленні замовлення необхідно вибрати "Доставка на склад Нової Пошти".
- 2. Вкажіть номер найближчого відділення "Нової Пошти", куди необхідно доставити замовлення.
- 3. Після відправки замовлення ви отримаєте sms з номером ТТН.
- 4. При отриманні відправлення необхідно перевірити зовнішній вигляд і комплектацію замовлення, після чого виконати оплату.
доставка
Як замовити з кур'єрською/адресною доставкою "Нової Пошти"?
Кур'єрська доставка здійснюється по всій території України та розраховується за тарифами компанії-перевізника "Нова Пошта".
- 1. При оформленні замовлення необхідно вибрати "Кур'єрська доставка Новою Поштою".
- 2. Вкажіть необхідну контактну інформацію для доставки замовлення (адреса, телефон).
- 3. Після відправки замовлення ви отримаєте sms з номером ТТН.
- 4. При отриманні відправлення необхідно перевірити зовнішній вигляд і комплектацію замовлення, після чого виконати оплату.
