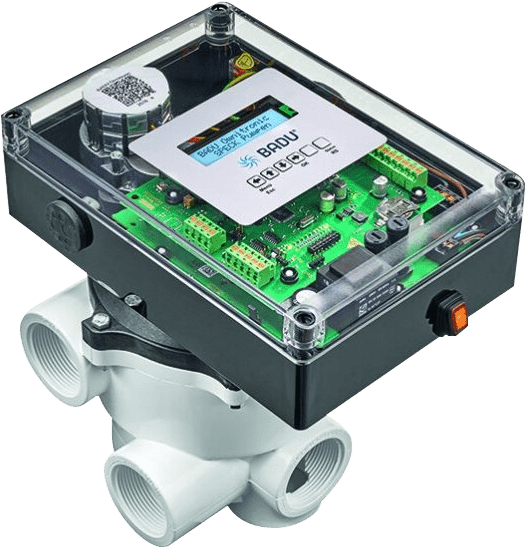

Автоматичний вентиль Speck BADU Omnitronic R 41/3A 1.5
Фільтруючі блоки необхідно регулярно промивати зворотним промиванням, щоб змити відфільтроване сміття. Саме в таких випадках електронний пристрій зворотного промивання BADU OmniTronic – це ідеальна альтернатива ручним клапанам зворотного промивання. Вбудований цифровий таймер автоматично запускає процедуру зворотного промивання відповідно до запрограмованих інтервалів часу. Також доступне налаштування часу фільтрації в ручному режимі. Вбудований автоматичний контроль рівня води може використовуватися з опціональним датчиком рівня і магнітним клапаном. У разі відключення електроенергії, акумуляторний блок запобігає повному спустошенню басейну.
Автоматична фільтрація та зворотне промиванняза таймером, інтервалом або зовнішнім сигнало
+ ручне управління
Ідеальне рішеннядля пісочних фільтрів з бічним підключенням
Контроль продуктивностінасоса зі змінною швидкістю
Захист від спуску води у разі відключення електрикиДБЖ не вимагається
Дистанційне управління, контроль рівня та t° водиопціонально
+ захист від замерзання
Виготовлено в Німеччині
Автоматичний вентиль Speck BADU Omnitronic R – це універсальне рішення для управління системою фільтрації басейну в автоматичному, інтервальному чи ручному режимі. РК-дисплей з російськомовним меню обладнаний цифровим таймером для автоматичного контролю циклу фільтрації, а також регулярного запуску зворотного промивання в одному з двох режимів: у встановлений час або за заданим інтервалом. Ви можете запрограмувати до 5 циклів фільтрації на добу, задати час запуску та тривалість кожного циклу. У ручному режимі зворотне промивання запускається одним натисканням кнопки.
Вентилі серії Omnitronic R призначені для пісочних фільтрів з бічним підключенням 1½″ або 2″. Електропривід працює від однофазної мережі. Батарея з конденсаторами запобігає спустошенню басейну у разі збою живлення під час зворотного промивання.
Щоб вентиль автоматично регулював продуктивність насоса за заданими налаштуваннями, ви можете придбати опціональну функцію керування однофазним або трифазним циркуляційним насосом зі змінною швидкістю. Щоб вентиль здійснював зворотне промивання в міру засмічення фільтра, купіть датчик тиску від 0.5 до 1.5 бар чи від 0.25 до 1 бар, включаючи монтажні аксесуари для зворотного промивання за тиском. Функція управління рівнем води в басейні доступна при купівлі датчика рівня води. Функція керування температурою води доступна при покупці датчика температури. Зворотний клапан діаметром 63 мм купується окремо.
- 230 В, 1 фаза
Робоча напруга
- 2 бар
Робочий тиск, max
- 1 ½″ або 2″
Діаметр з'єднань, дюйм
- 1 кВт
Максимальна потужність насоса, що підключається
- A Вхід води з басейну
- B Повернення відфільтрованої води до басейну
- C Каналізаційна лінія для скидання води, забрудненої в результаті зворотного промивання фільтра
- 1 ФІЛЬТРАЦІЯ (FILTER) - фільтрація води.
- 2 ЗВОРОТНЕ ПРОМИВАННЯ (BACKWASH) - режим очищення фільтру запускається залежно від внесених налаштувань.
- 3 ПРОМИВАННЯ (RINSE) - режим зливу в каналізацію забрудненої води після зворотного промивання фільтра.
- 4 ЗЛИВ (WASTE) - прямий злив води з басейну у каналізацію без фільтрації. Використовується для зниження рівня води у басейні.
- 5 РЕЦИРКУЛЯЦІЯ (RECIRCULATE) - вода циркулює, минаючи фільтр, для швидкого розподілу хімічних продуктів або коли застосовують шокове хлорування.

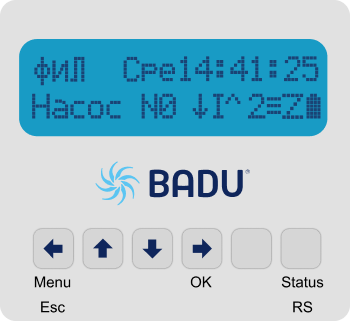

Повернення в меню
Підтвердження налаштування
Немає функції
Перевірка стану та запуск зворотного промивання
Переміщення по меню
Активний режим роботи фільтраційної системи:
- фільтрація
- зворотне промивання
- промивання
- злив
- рециркуляція
День тижня та час
Статус підключення насоса зі змінною швидкістю
- N0 не підключений
- N1 низька швидкість
- N2 середня швидкість
- N3 висока швидкість
Положення вставки клапана
опущена
повертається
опускається
Активний режим управління фільтрацією
Режим інтервального управління
Режим управління за часом
Статус зворотного промивання
Зворотне промивання та фільтр увімкнені
Зворотне промивання вимкнено
Фільтр вимкнено
Поточний етап роботи фільтра в обраному режимі
Рівень води у басейні
В нормі
Низький
Підживлення
Статус підключених функцій багатофункціональних реле
Стан батареї
автоматичному вентилю Speck BADU Omnitronic R

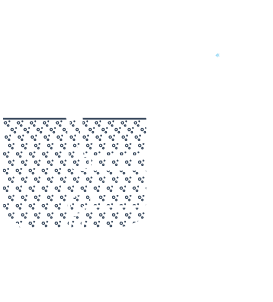

Фільтраційна система кілька разів на день пропускає крізь себе весь об'єм басейну. Вода повертається в чашу чистою, а механічні забруднення затримуються у товщі піску. Згодом їх стає так багато, що інтервал між піщинками максимально скорочується. Знову потрапляючи в бак, вода намагається пройти крізь пісок, але засмічений наповнювач чинить занадто сильний опір. Це підвищує тиск усередині фільтра і може призвести до його пошкодження. Щоб запобігти аварійній ситуації, потрібно постійно контролювати показники тиску на манометрі та своєчасно запускати зворотне промивання за допомогою звичайного шестиходового вентиля вручну.
Під’єднайте вентиль Speck BADU Omnitronic R до фільтра, щоб він керував фільтрацією води та зворотним промиванням фільтра автоматично. Вентиль приводиться в дію електроприводом та не вимагає підключення компресора. За встановленим вами розкладом, інтервалом або сигналом датчика тиску вентиль запускає очищення фільтруючого шару від бруду. Очищення фільтра та фільтрація басейну виконуються в автономному режимі та не вимагають вашої участі.
-
I У режимі інтервального управління за заводськими налаштуваннями вентиль Speck BADU Omnitronic R виконує:
- Зворотне промивання фільтра кожні 7 днів
- Фільтрування води тривалістю 8 годин – щоденно
Натисніть та утримуйте праву кнопку на корпусі пристрою протягом 3 секунд, щоб обрати:
- Тривалість зворотного промивання від 1 до 30 хвилин та бажану періодичність її проведення від 6 годин до 31 дня
- Тривалість фільтрації від 1 до 24 годин (у годинах)
- Один із трьох ступенів продуктивності при підключенні циркуляційного насоса зі змінною швидкістю
-
T У режимі управління за часом можна запрограмувати:
- Дату та час запуску зворотного промивання та його тривалість
- Дату та час запуску циклу фільтрації, його тривалість, а також кількість циклів на добу - від 1 до 5
- Один із трьох ступенів продуктивності при підключенні циркуляційного насоса зі змінною швидкістю
- Пристрій автоматично переходить на літній та зимовий час. Ви можете вимкнути цю функцію.

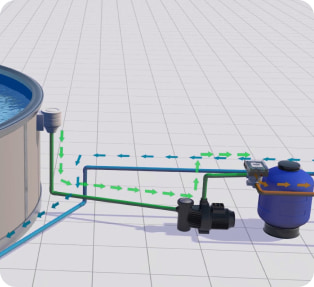

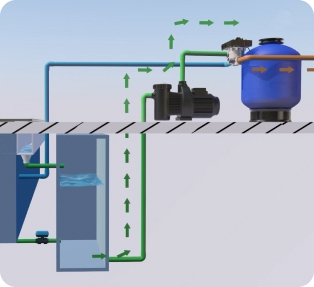

Під час зворотного промивання вода з басейну подається в пісочний фільтр. Напір води пронизує шари піску знизу нагору та промиває їх від механічних забруднень. Забруднення, що накопичилися, разом з брудною водою відправляються в каналізацію.
В умовах безперебійного електроживлення зворотне промивання фільтра завершується сигналом керуючої плати. Якщо в процесі зворотного промивання електрика вимикається та сигнал не надходить, вентиль автоматично повертається в режим звичайної фільтрації.

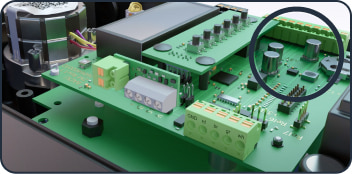

Як джерело резервного живлення для перемикання режиму встановлено електрохімічний конденсатор зберігання електричної енергії. Конденсаторна технологія гарантує захист від позапланового спустошення басейну та зливу всього об'єму води в каналізацію.
Автоматичний запуск зворотного промиванняпри засміченні фільтра за сигналом датчика тиску.
Датчик тиску від 0.5 до 1.5 бар або від 0.25 до 1 бар купується окремо
Контроль рівня води:автоматичне підживлення та злив басейну до оптимального рівня. Датчик рівня набувається окремо
Керування продуктивністю трифазного насосазі змінною швидкістю: 3 ступені частоти обертання двигуна
або однофазного насоса
Управління нагріванням водипри підключенні датчика температури. Датчик температури купується окремо
| Модель | 41/3A 1 ½″ | 51/3A 2″ |
| Друкована плата | з мікропроцесорним управлінням | |
| Робоча напруга, В | 230, 1 фаза | |
| Максимальна потужність насоса, що підключається, кВт | 1 | |
| Запобіжник для електроніки / насоса | затримка 315 мА / затримка 4 А | |
| Максимально допустимий струм при напрузі 250 В, А | 4 | |
| Максимальний робочий тиск, бар | 2 | |
| Вага нетто, кг | 4 | |
| Вологозахист корпусу | IPX4 | |
автоматичних вентилів Speck BADU серії Omnitronic R
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм |
| 41/3A 1 ½″ | 201.4 | 240.5 | 107.5 | 44 | 30 | 44 |
| 51/3A 2″ | 221 | 285.5 | 132 | 56 | 35 | 35 |
| Модель | 41/3A 1 ½″ | 51/3A 2″ |
| A, мм | 201.4 | 221 |
| B, мм | 240.5 | 285.5 |
| C, мм | 107.5 | 132 |
| D, мм | 44 | 56 |
| E, мм | 30 | 35 |
| F, мм | 44 | 35 |

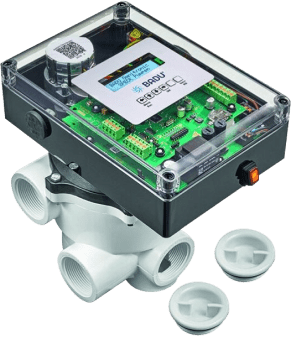

- Автоматичний вентиль
Speck BADU Omnitronic R - 2 заглушки для портів, що не використовуються
- Комплект для демонтажу електроприводу та встановлення важеля ручного управління вентилем

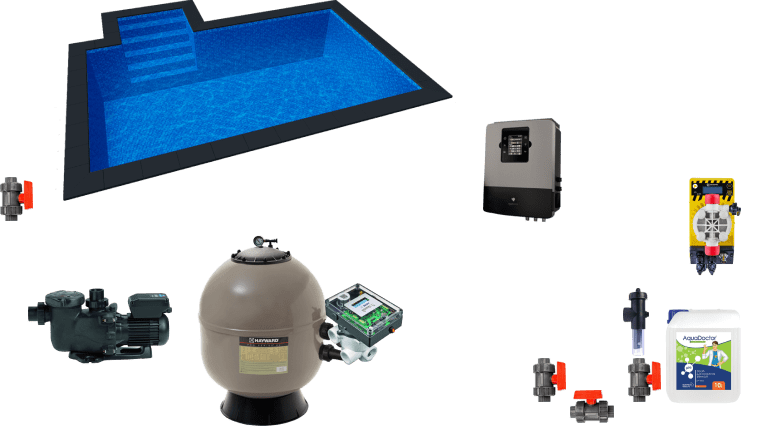

- 1 Баcейн
- 2 Насос Hayward серії Max-Flo XL
- 3 Фільтр Hayward PRO серії SLE
- 4 Автоматичний вентиль Speck BADU Omnitronic R
- 5 Дренаж у каналізацію
- 6 Система знезараження Sugar Valley Aquascenic HD
- 7 Дозуючий насос реагенту рН
SPECK Pumpen Verkaufsgesellschaft GmbH - один з найбільших світових виробників обладнання для басейнів.
Більше ніж 110 років тому в Нюрнберзі була заснована невелика компанія SPECK Pumpen Daniel Speck & Söhne. Згодом компанія переросла в найбільше сімейне підприємство та завоювала міцні позиції на світовому ринку обладнання для басейнів.
Багаторічний досвід роботи, інноваційні ідеї та сучасні методи виробництва забезпечують високу якість продукції, що випускається. SPECK - це креативний підхід, передові технології та щоденне прагнення до вдосконалення.
Характеристики
| Артикул | 2606.000.041 |
|---|---|
| Завантажте додаткові матеріали | Інструкція |
| Додатково |
|
| Вага в упаковці, кг | 4.0 |
| Виробник | Speck |
| Гарантія | 24 місяці |
