Теплообменник Elecro Escalade 30 кВт Titan
WHE Escalade – серия теплообменников Elecro премиум класса. В теплообменниках Elecro используются титановые спиралевидные тэны, которые обеспечивают увеличенную площадь теплообмена с минимальными теплопотерями.
Теплообменник WHE Escalade - оптимальное решение для применения с бойлерами и тепловыми насосами. Имеют уникальный дизайн и цельнолитую конструкцию из чистого титана. Легко устанавливаются и обеспечивают безупречное решение для нагрева воды в Вашем бассейне. Подходят для бассейнов с соленой и морской водой, а также оборудованных хлоратором и дазаторами химии.
- Мощность: 30 кВт
- Титановый корпус и нагревательный элемент
- Соединение первичного контура: 1"
- Соединение вторичного контура: 1.5"
Цельнолитой титановый корпус и нагревательный элемент
Подходит для соленой и морской воды
Устойчивость к высокому давлению
Быстрый и эффективный нагрев
Удобство управления
подключение аналоговых или цифровых контроллеров
Устойчивость к высоким температурам в первичном контуре
возможность использования любых теплоносителей
Теплообменник Elecro
Elecro Escalade 30 кВт Titan
Elecro WHE Escalade - двухконтурный теплообменник мощностью 30 кВт. Предназначен для эффективного нагрева воды в бассейне. Идеальный вариант для бассейнов с соленой и морской водой, оборудованных солевым хлоратором или дозаторами химии.
Теплообменники Elecro Escalade имеют цельнолитой корпус и нагревательный элемент, которые выполнены из чистого титана. Это позволяет нагревателю работать с агрессивными средами, соленой водой и высокими температурами. Форма тэна имеет спиралевидную форму, что обеспечивает большую площадь теплообмена с минимальными теплопотерями. Спиральное движение воды минимизирует процесс образования налета и значительно продлевает срок службы деталей.

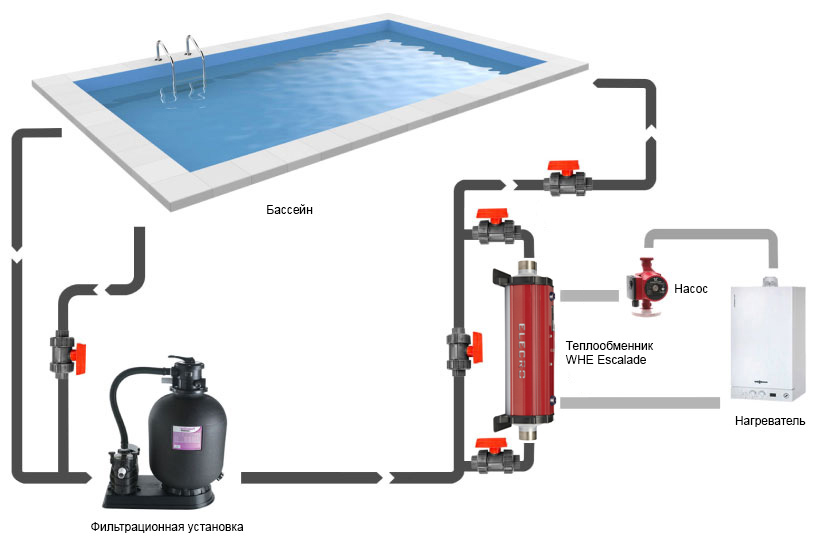

Elecro WHE Escalade – оптимальный вариант для подключения к бойлеру или твердотопливному котлу. Имеет интегрированную нишу для термостата. Возможность подключения к цифровому контроллеру Elecro Poolsmart Plus, для автоматического управления работой теплообменника.
-
Titanтэн и проточная часть
-
до 170ºCрабочая температура
-
30 кВтвыходная мощность
-
1"/1.5"соединение I / II контур
крепление
| Материал | первичный контур: титан марки 1 вторичный контур: титан марки 1 |
|---|---|
| Соединение | первичный контур: 1" вторичный контур: 1.5" |
| Рабочее давление | первичный контур: максимум 30 бар вторичный контур: максимум 5 бар |
| Модель | Выходная мощность (кВт) | 'A' (мм) | 'B' (мм) | 'C' (мм) | Проток первичного контура (м³/ч) | Вес (кг) | Потеря давления первичного контура (Бар) | Проток вторичного контура (м³/ч) | Потеря давления вторичного контура (Бар) | ∆T 50 °C (кВт) | ∆T 60 °C (кВт) | ∆T 70 °C(кВт) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WHE-30 | 30 | 382 | 476 | 262 | 1.1 | 3.0 | 0.061 | 12 | 0.05 | 26 | 30 | 34 |
| WHE-40 | 40 | 430 | 515 | 310 | 2.4 | 3.2 | 0.068 | 15 | 0.05 | 34 | 37 | 40 |
| WHE-75 | 75 | 674 | 759 | 554 | 3.0 | 4.9 | 0.068 | 18 | 0.07 | 54 | 64 | 75 |
| Стандартная мощность |
Первичный контур Поток (м³/ч) |
Первичный контур Падение давления (Бар) |
Вторичный контур Поток (м³/ч) |
Вторичный контур Падение давления (Бар) |
ΔT 50°C кВт |
ΔT 60°C кВт |
ΔT 70°C кВт |
| 30-kW | 1.1 | 0.061 | 12 | 0.05 | 26 | 30 | 34 |
| 40-kW | 2.4 | 0.068 | 15 | 0.05 | 34 | 37 | 40 |
| 75-kW | 3.0 | 0.068 | 18 | 0.07 | 54 | 64 | 75 |
| Параметры | |
| Первич. поток (м³/ч) | 1.1 |
| Первич. давл. (Бар) | 0.061 |
| Вторич. поток (м³/ч) | 12 |
| Вторич. давл. (Бар) | 0.05 |
| ΔT 50°C (кВт) | 26 |
| ΔT 60°C (кВт) | 30 |
| ΔT 70°C (кВт) | 34 |
| Параметры | |
| Первич. поток (м³/ч) | 2.4 |
| Первич. давл. (Бар) | 0.068 |
| Вторич. поток (м³/ч) | 15 |
| Вторич. давл. (Бар) | 0.05 |
| ΔT 50°C (кВт) | 34 |
| ΔT 60°C (кВт) | 37 |
| ΔT 70°C (кВт) | 40 |
| Параметры | |
| Первич. поток (м³/ч) | 3.0 |
| Первич. давл. (Бар) | 0.068 |
| Вторич. поток (м³/ч) | 18 |
| Вторич. давл. (Бар) | 0.07 |
| ΔT 50°C (кВт) | 54 |
| ΔT 60°C (кВт) | 64 |
| ΔT 70°C (кВт) | 75 |
| Номер | Код детали | Название детали | Модель Escalade | Количество |
|---|---|---|---|---|
| 1 | Z-SMWWHE-318 | Крышка (кожух) для цельносварного корпуса | WHE-30 | 1 |
| Z-SMWWHE-366 | WHE-40 | |||
| Z-SMWWHE-610 | WHE-75 | |||
| 2 | X-WHE-30 | Цельносварной титановый корпус с порошковым покрытием | WHE-30 | 1 |
| X-WHE-40 | WHE-40 | |||
| X-WHE-75 | WHE-75 | |||
| 3 | Z-IM-HE-W-F | Кронштейн теплообменника | Все модели | 2 |
| 4 | Z-FIX-M5X30SC | Винт кронштейна M5x30-мм S/S | Все модели | 6 |
Характеристики
| Артикул | WHE-30 |
|---|---|
| Скачиваемые материалы | Инструкция |
| Тип теплообменника | Спиральный |
| Материал корпуса | Титан |
| Нагревательный элемент | Титан |
| Мощность | 30 кВт |
| Макс. объем бассейна, м³ | до 90 м³ |
| Назначение | Каркасные бассейны, Домашние бассейны |
| Максимальное рабочее давление, бар | 30 |
| Дополнительные возможности | Использование в соленой воде, Карман под термостат, Карман под датчик протока |
| Давление на 1-й контур, Бар | до 30 |
| Давление на 2-й контур, Бар | до 5 |
| Температурные ограничения первого контура теплообменника | 170℃ |
| Управление контрольным термостатом | Аналоговое и цифровое |
| Монтаж | Напольная и настенная установка |
| Дополнительно |
|
| Комплектация |
|
| Вес в упаковке, кг | 3.6 |
| Производитель | Elecro |
| Страна производства | Великобритания |
| Гарантия | 12 месяцев |
